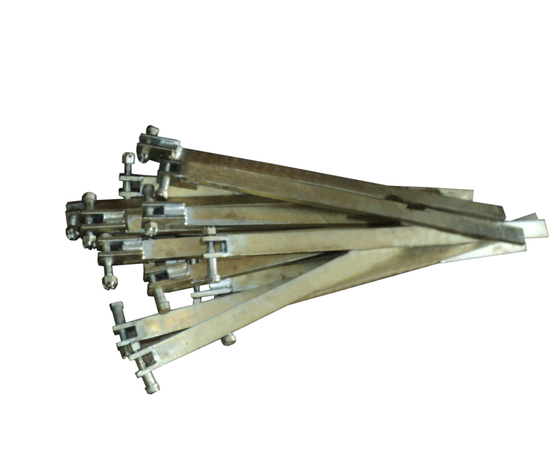

Линейка дальнего остряка ЛДО2М-639.00.00-01 (выход шибера справа)
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Предназначены для электропривода стрелочного с внутренним замыканием не врезной СП-6.Контрольные линейки имеют вырезы, в которые попеременно при ходе их вместе с остряками стрелок западают зубья рычагов. Контрольные линейки соединены между собой планкой.
ближняя к шиберу, связана с короткой контрольной тягой и ближним остряком, внутренний угол выреза линейки указывает направление прижатия остряка к рамному рельсу, а наружный указывает направление отжатия остряка при взрезе стрелки. Соответственно линейка Д - дальняя от шибера связана с длинной контрольной тягой и дальним остряком, внутренний острый угол выреза линейки указывает направление прижатия остряка к рамному рельсу, а наружный направление отжатия остряка при взрезе стрелки.
