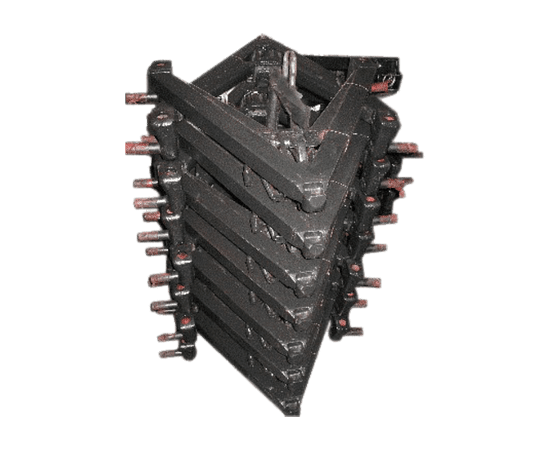

Сцепка автоматическая СА-1 Н110.000-01

10
288,00 Br
В наличии
+
Отложить

Автоматическая сцепка СА-1 предназначена для присоединения к механизму навески и отсоединения от него с места водителя навесных машин и орудий, имеющих «ответный» узел — замок автосцепки.

Устройство обеспечивает свободное навешивание машин, смещенных в сторону относительно оси трактора до 120 мм, с замком, наклоненным вперед до 15°, а также отклоненных в сторону до 15°.

КОНСТРУКЦИЯ


Автосцепка СА-1 представляет собой рамку плоской сварной конструкции, состоящую из двух расположенных под углом 65° квадратных труб.

В нижней части рамки автосцепки, с наружной и внутренней сторон, приварены пальцы, которыми автосцепку устанавливают в отверстия шарниров продольных тяг механизма навески.

При установлении автосцепки на механизм навески его продольные тяги должны быть присоединены к наружным пальцам рамки.

В тех случаях, когда тяги мешают работе например, при культивации высокостебельных культур в междурядье 700 мм, рекомендуется присоединять продольные тяги к внутренним пальцам.

В верхней части рамки приварены планки с отверстиями для присоединения автосцепки к заднему шарниру центральной тяги механизма навески.

Палец тяги допускается вставлять в отверстие планки или в паз. Рекомендуется центральную тягу соединять с пазом. Рамка при этом будет в наклонном от трактора положении, что облегчает навешивание машины.

При недостаточном транспортном просвете или неравномерности хода рабочих органов машин, соединяют центральную тягу с рамкой через отверстие в планке.

При соединении центральной тяги с рамкой через отверстие и наклоне замка машины назад, перед навешиванием машины удлиняют центральную тягу, а после навешивания укоротить ее до необходимой длины.

Собачка предусмотрена для фиксации соединения рамки с замком сельскохозяйственных машин.

Замок представляет собой плоскую конструкцию, состоящую из двух швеллеров, сваренных под углом 65° и скрепленных связью.

В процессе работы носок собачки должен опираться на упор замка. Для плотности соединения, с помощью эксцентриков, расположенных на задней плоскости замка машины, устанавливают минимальный зазор между упором и носком собачки.


1 — собачка; 2 — пружина; 3 — рукоятка; 4 — планка; 5 — рамка; 6 — палец; 7 — швеллер; 8 — связь; 9 — эксцентрик; 10 — упор; 11 — паз для собачки автосцепки.

СБОРКА

Соединение рамки автосцепки СА-1 с замком происходит следующим образом.

При введении рамки в полость замка собачка под действием пружины заскакивает в паз замка и фиксирует соединение.

Для разъединения рамки с замком необходимо с помощью тросика, протянутого в кабину трактора, повернуть рукоятку и вывести собачку из зацепления с упором замка.

Затем, удерживая рукоятку, опустить механизм навески с установленной на нем рамкой, до выхода рамки из замка и отвести трактор от навесной машины.

При хранении рамки автосцепки в замке сельскохозяйственной машины вставьте шплинт в отверстие собачки. Это предотвратит выпадение рамки из замка при случайном нажатии на рукоятку.
