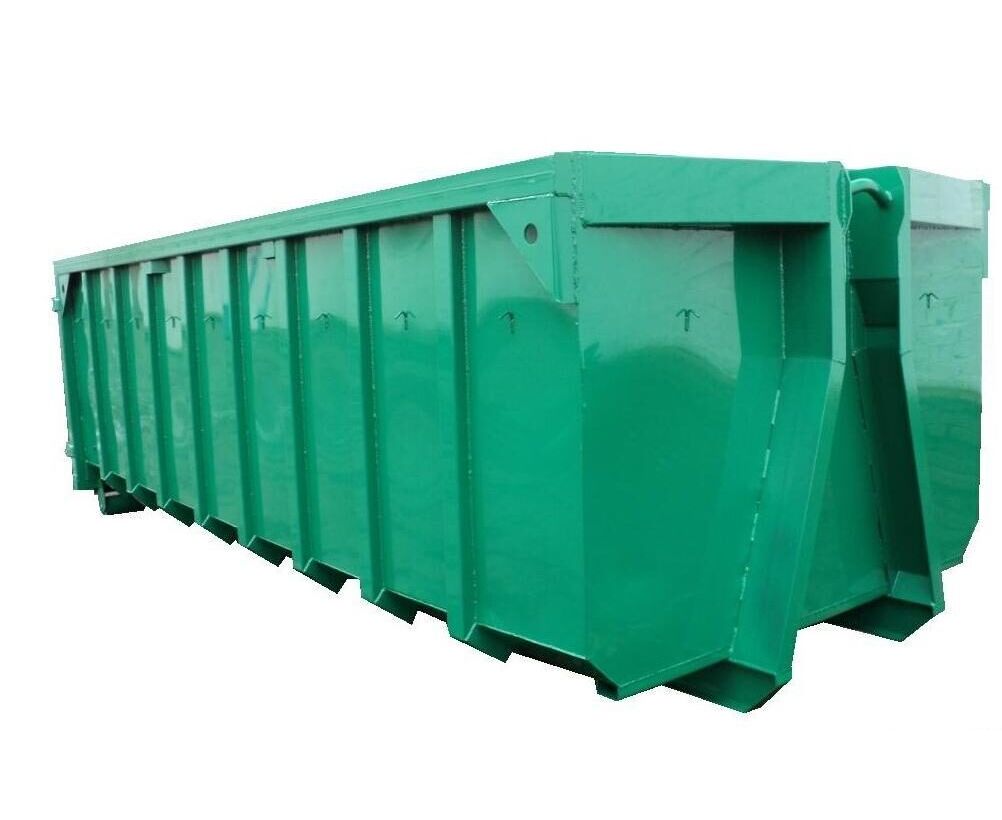

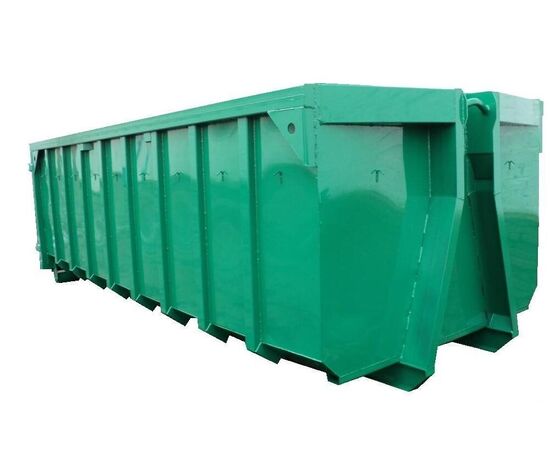

Бункер для системы мультилифт ГАО 230-00.00-У V-20м³
Войдите в учётную запись, чтобы мы могли сообщить вам об ответе
Габаритные размеры: 5882х2500х1620 мм.
Объем бункера 20м3, грузоподъёмность 10т.

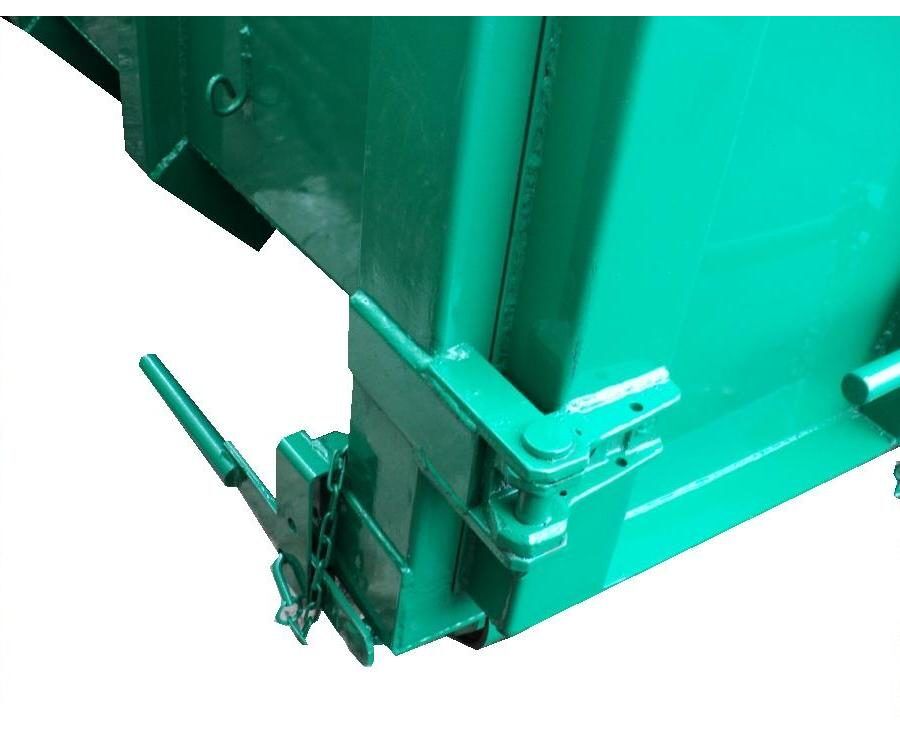

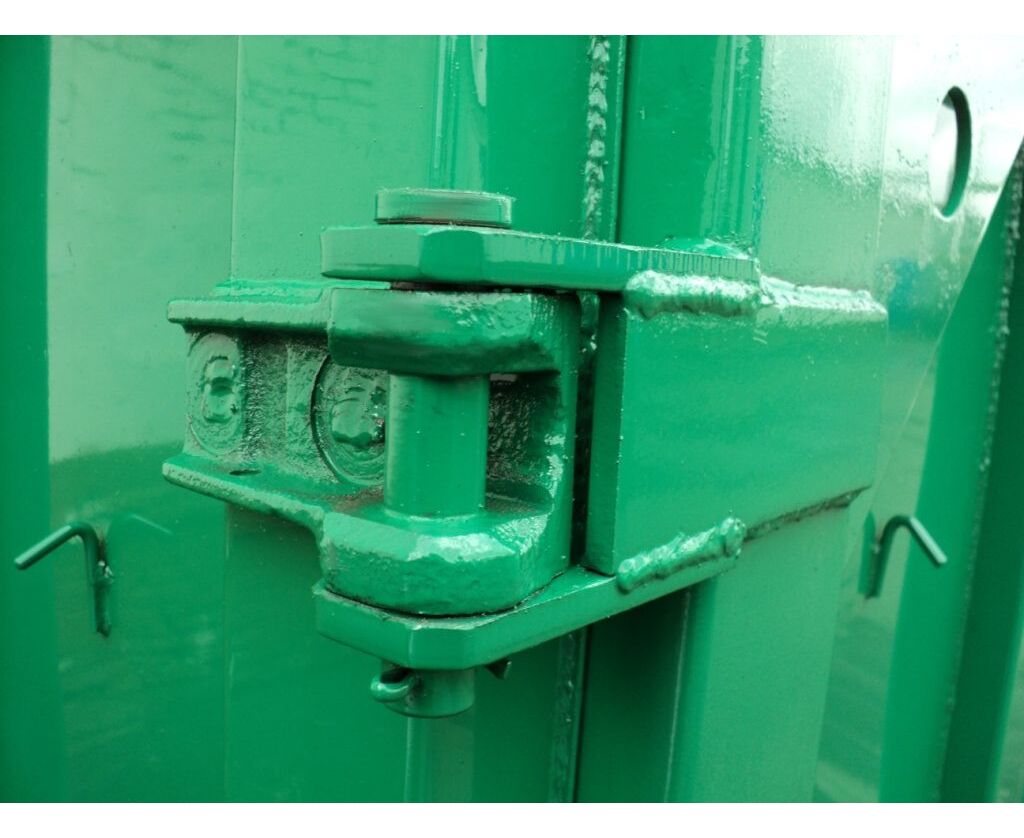

Корпус бункера установлен на балки опорные (лыжи) из двутавра 18 по ГОСТ 8239 и швеллера 100х50х4мм по ГОСТ 8278. Передняя стенка бункера выполнена из листового проката толщиной 4мм по ГОСТ 19903, усилена швеллером 20П по ГОСТ 8240, на котором установлена такелажная пластина из листового проката толщиной 10мм по ГОСТ 19903 и штанга подъема из стали горячекатаной круглого сечения Ø45мм по ГОСТ 2590. Дно, боковые, и задние борта бункера: выполнены из листового проката толщиной 4мм по ГОСТ 19903; усилены швеллером 100х50х4мм по ГОСТ 8278, косынками из листового проката толщиной 8мм по ГОСТ 19903, трубой 180х80х8мм по ГОСТ 8645. Для проведения погрузочно-разгрузочных работ при транспортировке, складировании бункеров имеются монтажные петли. Задние распашные борта бункера установлены на шарнирные петли, оборудованы запорами и предохранителями исключающими самопроизвольное их открытие. В открытом положении предусмотрены фиксаторы, обеспечивающие надежную фиксацию бортов в открытом положении при разгрузке. В верхней части бортов установлены крюки из стали горячекатаной круглого сечения Ø8мм по ГОСТ 2590 для крепления накидки-покрывала.
